专业术语
关合时间(make time):
    处于分闸位置的断路器,从合闸回路带电时刻到第一极中电流出现时刻的时间间隔。
合闸时间(closing time):
    处于分闸位置的断路器,从合闸回路带电时刻到所有极的触头都接触时刻的时间间隔。
预击穿时间(pre-arcing time):
合闸操作期间,第一极出现电流时刻,对于三相条件,到所有极触头接触时刻的时间间隔;对于单相条件,到起弧极的触头接触时刻的时间间隔。
分闸时间(opening time):
分闸时间是指处于合闸位置的断路器,从主回路电流达到过电流脱扣器的动作值时刻到所有各极弧触头分离时刻的时间间隔。
开断时间(break time):
    机械开关装置分闸时间起始时刻到燃弧时间终了时刻的时间间隔。
分-合时间(适用自动重合闸)(open-close time, during auto-reclosing):
所有极弧触头分离时刻到重合闸操作过程中的第一极触头接触时刻的时间间隔。
无电流时间(适用自动重合闸)(dead time, during auto-reclosing):
    分闸操作中所有各极的电弧熄灭时刻到随后的合闸操作中任一极首先重新出现电流时刻的时间间隔。

产品词汇
注:本词汇解释只满足本公司产品
驱动模块:
用来执行断路器分合闸操作,以及断路器运行状态实时监测的二次控制设备。
激磁线圈:
用来产生磁力,并驱动操作机构可动铁芯运动的漆包线线圈。
合闸电流:
通过驱动模块向断路器的激磁线圈注入的正向脉冲电流,依据产品的类型不同,该电流的峰值大小为3A~20A左右。
分闸电流:
通过驱动模块向断路器的激磁线圈注入一个与合闸电流方向相反的脉冲电流,该电流的峰值大小为0.3~3A。
同期连锁轴:
为保证断路器的合闸同期的要求、断路器辅助接点的输出以及外部连锁的要求,通过同期轴连接断路器操作机构的可动铁芯来实现同步,使可动铁芯的垂直运动传递到轴上为转动,从而实现辅助接点的变位,同时同期周对外有连锁接口,以实现断路器与隔离开关等的连锁。
微动开关:
提供断路器状态位置的辅助开关,与一般断路器的辅助接点类型不同,我公司的辅助接点使用进口大容量微动开关作为断路器的辅助接点输出。


产品概述
传统断路器设计理念为:大部分操作机构与真空灭弧室前后布置,操作机构为弹簧储能操作机构及传统机构操作,一个操作机构拖动三相断路器来操作。
实践证明,目前传统断路器有如下的缺点:
Ø 操作功大,无论是弹簧操作机构或者是操作机构,虽然技术在不断更新,弹簧操作机构的储能电机也有200-300瓦,而传统机构操作电容的充电功率也至少在上百瓦,这些对直流辅助电源系统的容量要求都比较大。
Ø 由于操作机构都只有一套,因此无法实现智能电网选相操作的要求;
Ø 弹簧储能操作机构的机械部件多,容易出现机械故障,从而给电力系统运行造成隐患;
Ø 传统操作机构,在高温环境中运行,可能会导致操作机构的失效而导致分闸,因为在70-80摄氏度的时候,传统的机构就开始减小。
Ø 传统操作机构,分合闸放电电容非常大,高达几十万微法,因此对操作电源容量的要求比较高,并且这样大的电容容量,会存在安全隐患;
Ø 传统操作机构中会用到稀土材料,成本不经济;
Ø 少部分断路器可实现自身的运行状态在线监测,大部分断路器不符合智能电网的要求。

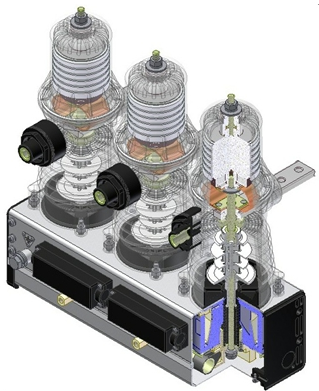

基于以上缺点,唐磁研发出了目前国内最先进的单稳态永磁操作机构断路器,通过对核心材料的定向铸造以及超导充磁等系列处理,制成操作机构材料,而真空灭弧室也为国内首创,采用波纹管外置,使用特殊不锈钢片内外焊接而成,这使得真空灭弧室在操作过程中减少了漏气率寿命得到了极大的提高。 唐磁断路器属于单稳态单线圈永磁机构真空断路器范畴,其有如下特点:
Ø 体积小,只有传统开关重量及体积的1/2到1/3。
Ø 三个操作机构独立布置,与灭弧室上下布置,轴向对称,极大的减少了操作功,而其它的永磁机构大部分为前后布置,中间需要许多环节来传递操作功,这样使得断路器整体功率消耗变的非常大
Ø 寿命长,25年内免维护。
Ø 操作功只50W,峰值合闸电流只有十几个安培,其它永磁产品可达上百安培,这样极大的减少了变电站直流屏容量。
Ø 驱动模块具备断路器运行状态在线监测功能,可监测机构线圈手动分闸,辅助电源失电等故障,同时可通过继电器接点输出故障信号。
Ø 使用寿命期内不需要做任何的调整。
Ø 控制模块具有防跳闭锁功能,不与继电保护防跳闭锁功能冲突,且可作为其后备保护,这样增加了系统运行的可靠性。
Ø 本手册中提及产品,可实现正装、侧装、倒装、水平安装。
Ø 真空灭弧室波纹管外置,采用不锈钢片叠加内外焊接,减少了真空灭弧室的漏气率,提高了使用寿命。
Ø 分闸时间最快加驱动模块时间可小于10ms,半周波内可完全熄弧。
Ø TRE断路器分合闸时间的分散性小于±0.5ms,为操作时间最一致的断路器。
Ø 核心的永磁操作机构当温度达到300的时候,磁力也只减少1%。
